焊接流程#

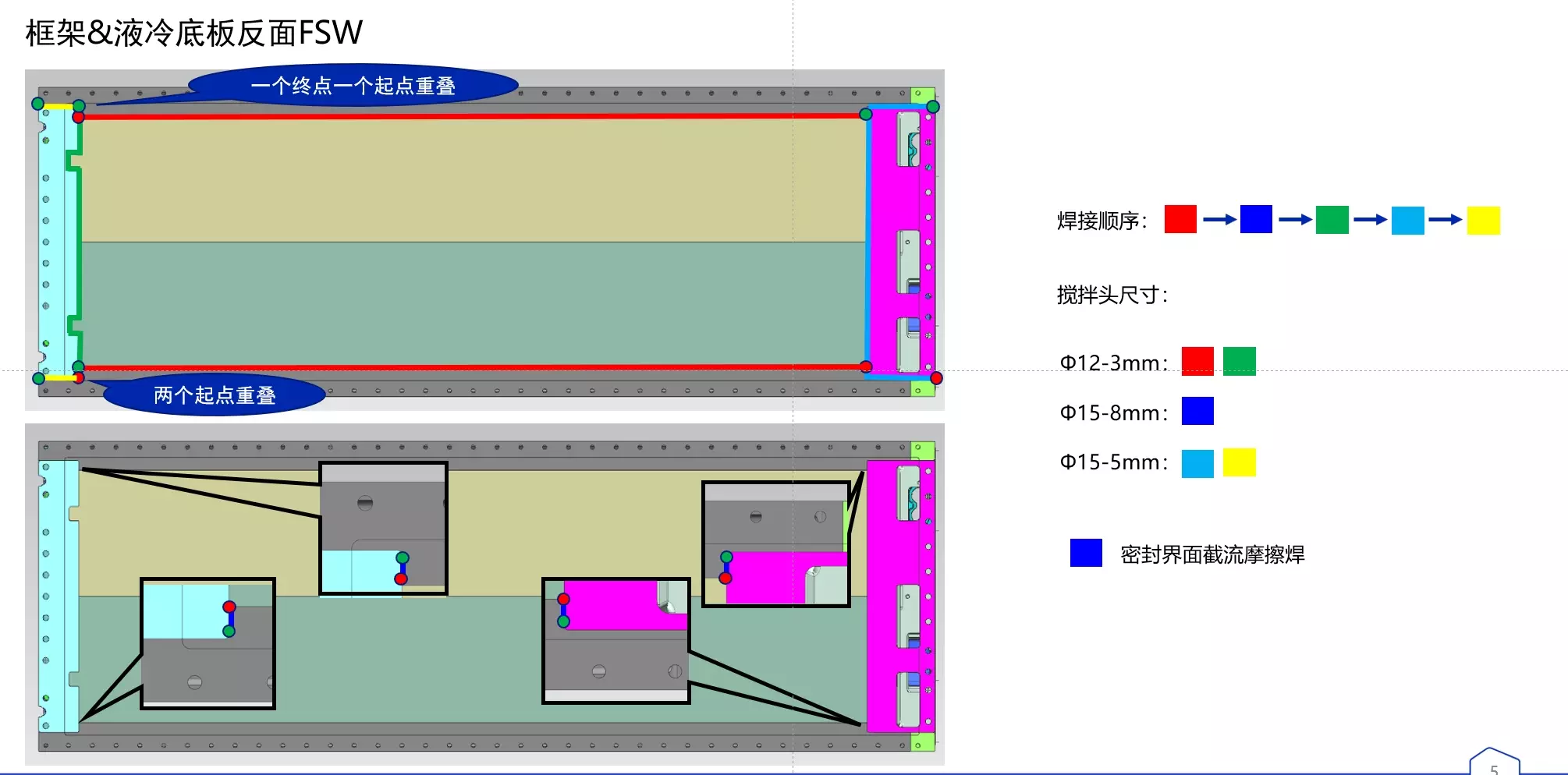

#HP26 反面

前期准备：

1. φ12-3 搅拌头
2. φ15-5 搅拌头
3. φ18-8 搅拌头
4. 圆锥（用于截流孔）

参数说明：

1. φ12-3：S2000 F900
2. φ15-5：S1900 F800
3. φ18-8：S1200 F200

焊接顺序：

1. φ12-3
   • 焊接左右边梁两侧的直线焊（视情况开启压轮 M64）
   • 焊接水口位置
2. φ15-5
   • 焊接后面那两条短直线焊（需插入支撑块）
   • 焊接前后仓
3. φ18-8
   • 最后焊接四个截流焊道

#HP26 正面

前期准备：

1. φ10-3 搅拌头
2. φ15-7 搅拌头
3. 圆锥（用于截流孔）

参数说明：

1. φ10-3：S2000 F800
2. φ15-7：S1200 F200

焊接顺序：

1. φ10-3
   • 焊接短直线焊
   • 焊接圈焊
2. φ15-7
   • 最后焊接四个截流焊道

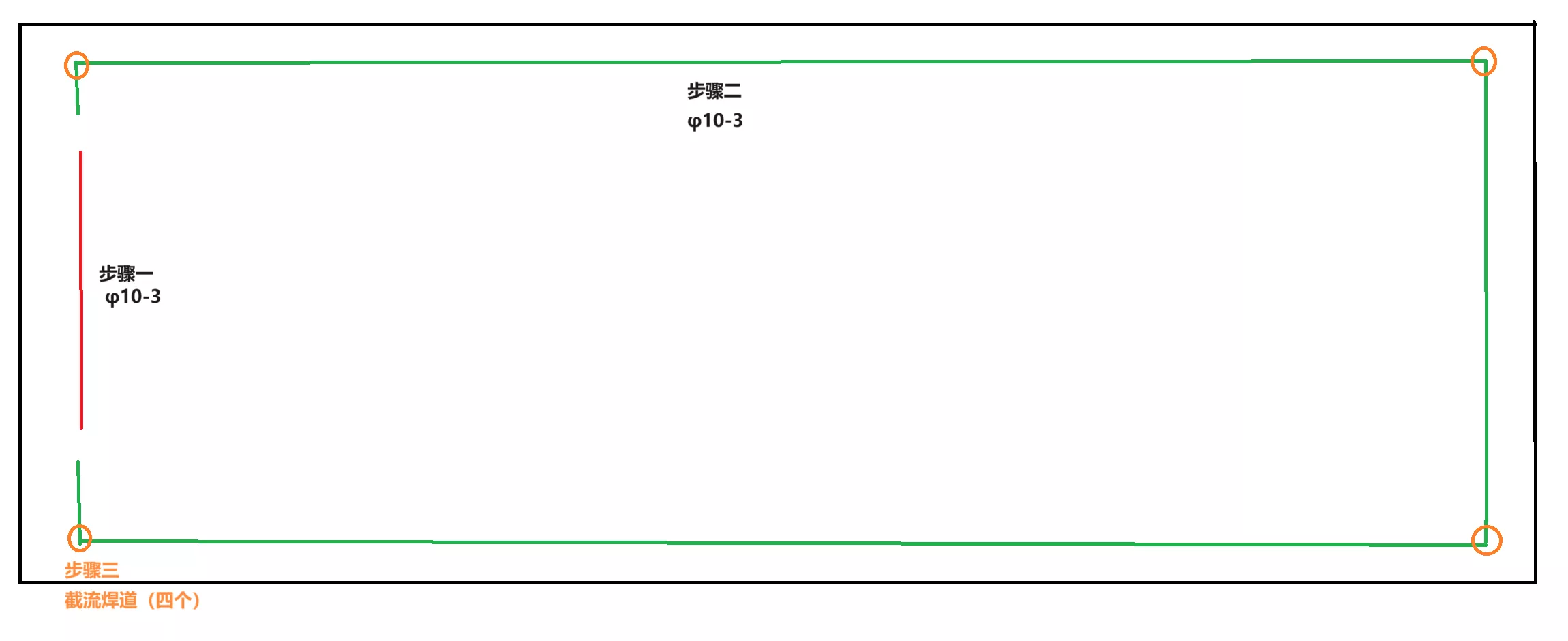

草图

#HP27 反面

与 HP26 反面一致，少了两条短直线焊

#HP27 正面

与 HP26 正面一致
